DATE: 2007年 7月20日(金)11時00分18秒
TITLE: 角Rについて
NAME: mumu  MAIL:

こんにちは
いつも参考にさせて頂いています。

さて、困っていることについて皆さんの御経験をお聞かせて下さい。

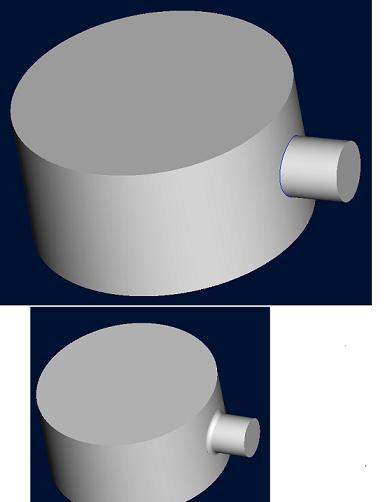

直径の異なる円筒の交差部に角Ｒを作成したいのですが・・・

１．角Rコマンドで作成すると図面にした時に作成寸法で角Rのエッジを選択でき
　　ません。これは、円弧ではなくなっていると考えるのでしょうか。

２．可変断面スイープで作成する場合、両方の円筒から等距離の位置にカーブを
　　作成しました。（サーフェスと交差カーブ）
　　このカーブを軌道とし角Ｒを作成しようとしたところ、正接条件が上手く付
　　きません。

３．以上のようなことになるのは、技量の無さなのか、形状が成立しないのかど
　　ちらなのでしょうか。
　　未熟さの上できていないのであれば、あつかましいようですが作成方法を教
　　えていただけないでしょうか。
