morinokuma様こんにちは。


> WF2の場合、「押し出し」と「シェル」でした。

あ、私が言いたかったのは、2001でいう突起コマンド中の薄板突起です。
datechさんの「石鹸箱」のリブ立てで、龍菜さんの課題は、箱形状が変わっても
成立するリブ・・となっています。
普通の突起コマンドでは、スケッチ平面が突起押し出しサーフェスとクロスして
る場合、矛盾してエラースケッチ形状がそのまま突起形状になるため、箱の外形
が変更になった時、はみ出したり、足りなかったりする場合がある。

薄板突起の利点は、箱形状よりはみ出した形状でスケッチしても、箱内部のみ突
起形状を形成します。よって、箱が多少変更になっても形状成立できるわけです。

WFでは「押し出しツール」で「スケッチ厚み付け」ってやつですね。

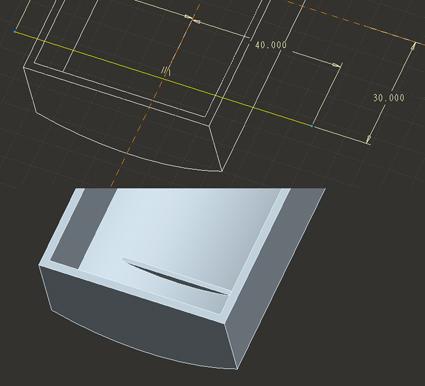

画像で、線一本しかスケッチしてません。両端は箱外形より大きくはみ出させて
います。
