DATE: 11月 7日(月)17時32分11秒
TITLE: Re: ハッチングについて
NAME: m-sudo  MAIL:
画像: 有

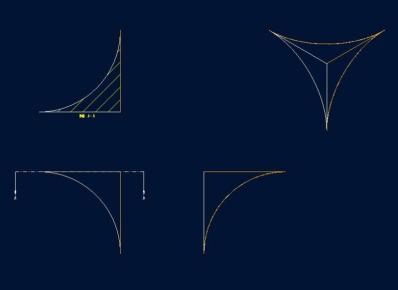

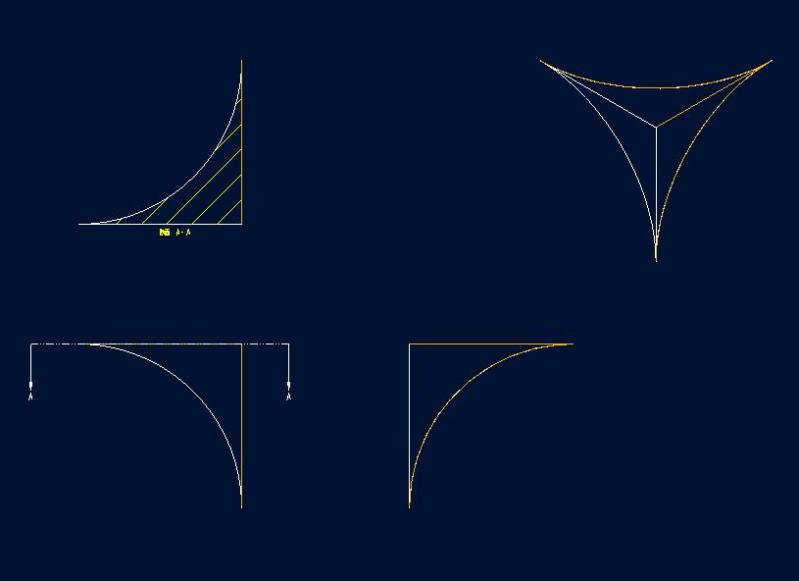

お問い合わせの趣旨を外しているかもしれませんが、全く推奨されない手法です
が、断面制御の用途でなければ基板実装部品の部品高さ位置面からデータム平面
を0.01ｍｍ部品側の内部にオフセットさせて作成し、その面を断面表示にしてし
まいます。ハッチングを削除したい場合はハッチング距離を10000とかにすると
カーブは残せてハッチングを見かけ消去は可能です。
この手法は本来のモデルに対して擬似的な操作をしているので本来は勧められな
いのですが・・・
画像で断面の文字、矢印などの消去は可能なことはご承知かと。
