m-sudo様、ご回答ありがとうございます。
お教えいただいた方法では、実装する部品全てをモデル化しないといけないと思
われますが、部品点数が数百あり、ちょっと厳しいです。。

質問が不十分な表現でした。申し訳ございません。
2次元図面において、基板表面に「このエリアは部品高さ○○mm以下」といった
補足のためのハッチングをかけたいのです。

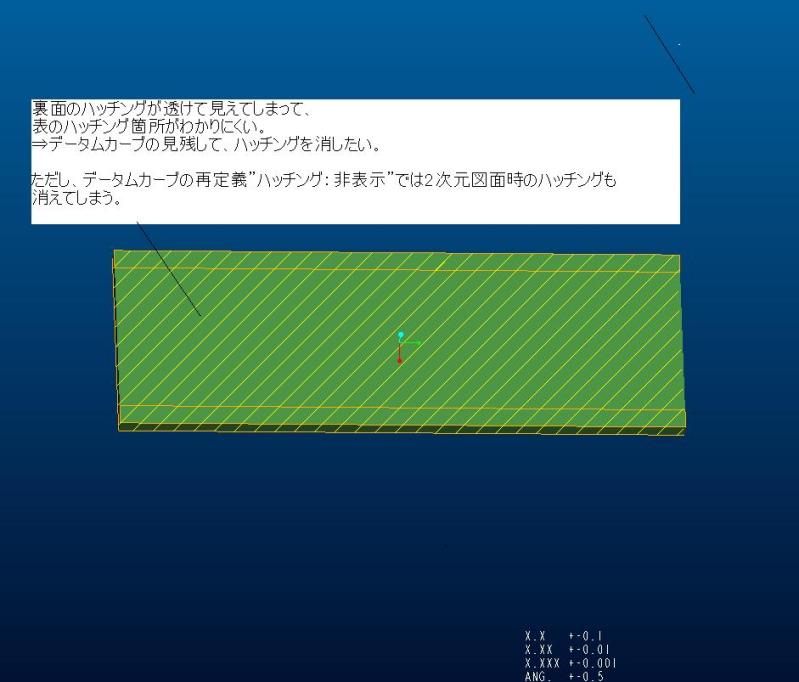

そこでデータムカーブを用いましたが、3次元モデルでハッチングだらけになっ
てしまいます(添付画像のとおりです)。
モデルチェック時に見やすくするために、レイヤでカーブを非表示にすると、外
周のカーブも消えてしまい、ハッチング場所のチェックができません。
2次元図面に取り込んでから、「エッジ使用」→「ハッチング」という手もある
と思いますが、モデル形状を変えるとハッチングしなおさなければなりません。

そこでモデルチェック時にデータムカーブのハッチングを簡単に消せればなあ。
と思った次第です。
