こんにちは。
私も、八チングはコズメスケッチを利用してます。モデル表示ではやかましいの
でレイヤーで非表示にしてますが。

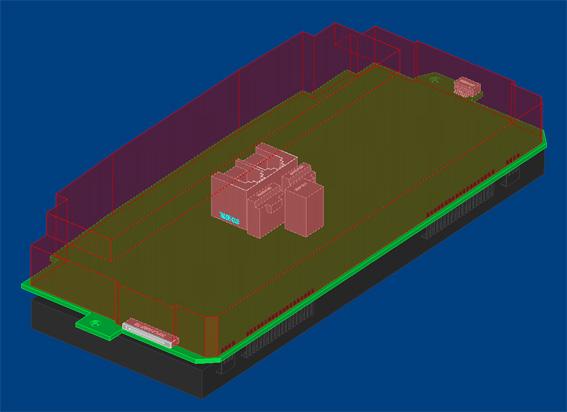

八チング非表示で、アウトラインだけ残したいという事ですが、いっそ、高さ制
限をモデリングしたほうが、干渉チェックもできてよいのではないでしょうか。
PCB部品、高さ制限部品、としてasmします。
図面では、高さ制限の部品だけ、２点鎖線にすれば表現力も高まります。
側面図に高さ寸法も入れられますしね。
