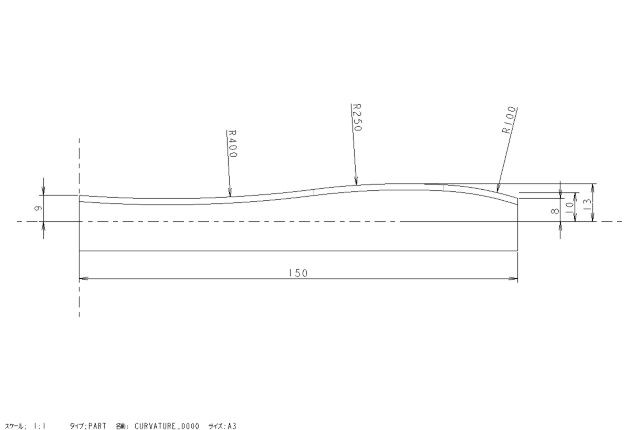

DATE: 3月 2日(火)12時26分21秒 TITLE: Re: G2連続について NAME: 龍菜 MAIL: gah01300@sannet.ne.jp > Pro/E 2001を使い始めて一月ほどで、こちらの過去の掲示板を読ませていただき > ながらサーフェイスの練習を行っていますが、頭を整理したく思いまして質問さ > せていただきましたがつまらないことでお手を煩わせてすみません。 > 過去の掲示板を読みますと、Pro/EではG1連続曲面しか作れない、近似複合カー > ブを使って除変断面スイープを用いる、近似複合カーブは所詮角Ｒよりまし程度 > だ、スプラインの一筆書きを使わなければならない等書かれていて整理がつかな > くなってしまいました。 > 一つ一つサーフェイスを作りながら確認しておりますが、今後とも宜しくお願い > 致します。 簡単モデリングを例にとって説明しておきましょう。問題になるのは意匠デザイ ンから下記のような指示図面を渡されて、そのとおりにモデルを作成しなければ ならない時です。

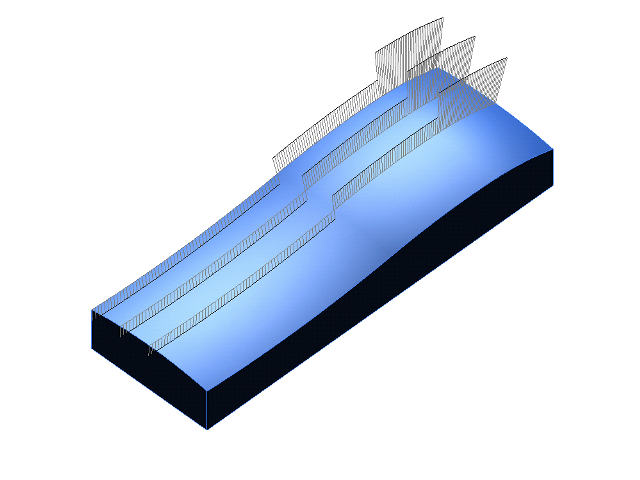

これを「馬鹿正直」に守ってモデルを作成すると、下記のように「汚い」曲面が 出来上がってしまいます。
これは、R指示された曲面（元になってる曲線）が正接しているだけの、G1連続 ということになります。 通常はここまでのモデリングで満足しちゃう人が多いのですが、実際、光沢を要 求される射出成型品や自動車のボディとかには困ったモデルとなります。まあ、 意匠デザイナと言われる輩にイチャモンをつけられて、作り直しですね。私から 言わすと、意匠デザイン指示（2D図面）がいい加減なだけですけどね。 で、どうしたらいいかという話に続くわけですが、、、 HOMEPAGE: IP=phs1-ppp627.ddipocket.sannet.ne.jp(219.105.198.119) ------------------------------ G2連続(2004.02/27 13:33:51) └Re: G2連続(2004.02/27 16:55:49) └G2連続_2(2004.02/27 17:37:06) └Re: G2連続(2004.02/27 19:55:40) └Re: G2連続(2004.02/28 01:42:11) └G2連続について(2004.02/28 10:22:06) └Re: G2連続について(2004.03/02 12:26:21) └Re: G2連続について(2004.03/02 17:45:57) └Re: G2連続(2004.03/02 23:07:46) └Re: G2連続について(2004.03/03 01:12:28) └Re: G2連続について(2004.03/03 01:29:56) └Re: G2連続について(2004.03/03 10:51:36) └Re: G2連続について(2004.03/03 11:31:23) └Re: G2連続について(2004.03/03 17:46:56) └Re: G2連続について(2004.03/03 19:29:37) └Re: G2連続について(2004.03/03 21:12:33) └Re: G2連続について(2004.03/03 21:32:48) └Re: G2連続について(2004.03/04 10:16:39) └Re: ISDX(2004.03/06 11:41:37) └G2連続につい(2004.03/06 13:43:49) └Re: G2連続について(2004.03/09 18:40:49) └Re: G2連続について(2004.03/10 13:24:52) └Re: G2連続について(2004.03/10 18:57:11) └Re: G2連続について(2004.03/11 07:43:11) └Re: G2連続について(2004.03/11 08:53:46) └Re: G2連続について(2004.03/11 09:25:10) └Re: G2連続について(2004.03/11 09:30:38) └Re: G2連続について(2004.03/11 10:38:58) └Re: G2連続について(2004.03/11 11:43:34) └Re: G2連続について(2004.03/11 12:12:38) └Re: G2連続について(2004.03/11 13:19:31) └Re: G2連続について(2004.03/16 23:07:10) └電極承認(2004.03/17 10:44:34) └Re: 電極承認(2004.03/17 11:19:11) └Re: 電極承認(2004.03/17 20:00:21) └Re: 電極承認(2004.03/17 23:09:43) └Re: 電極承認(2004.03/17 23:59:05) └Re: 電極承認(2004.03/18 09:46:52) └Re: 電極承認(2004.03/18 12:34:03) └Re: 電極承認(2004.03/18 13:24:19) └Re: 電極承認(2004.03/18 15:57:17) └Re: 電極承認(2004.03/18 18:15:53) └Re: 電極承認(2004.03/24 11:05:52) └Re: 電極承認(2004.03/24 11:43:56) └Re: 電極承認(2004.03/24 12:10:49) └Re: モデル(2004.03/24 13:11:07) └Re: モデル(2004.03/24 13:13:47) └Re:モデル(2004.03/24 13:35:42) └Re: モデル(2004.03/25 09:41:21) └Re: G2連続について(2004.03/11 09:00:11)
