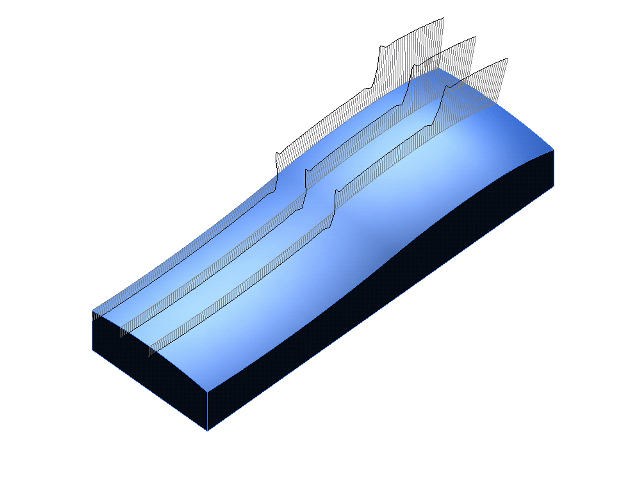

DATE: 3月 3日(水)17時46分55秒 TITLE: Re: G2連続について NAME: 龍菜 MAIL: gah01300@sannet.ne.jp > 掲示板の内容は、手を動かしながら確認、練習させていただいております。 > ISDXにつきましてもモジュールとして組み込まれておりますので、Pro/E自体に > 慣れましたら使用してみるつもりでおります。 > 今後とも宜しくお願い致します。 曲率の段差をなくすのに手軽な方法はPro/Eの近似複合カーブを利用することで すが、曲率の不連続部が「一応」連続になるだけで、表面状態がそれほど改善さ れるわけではありません。

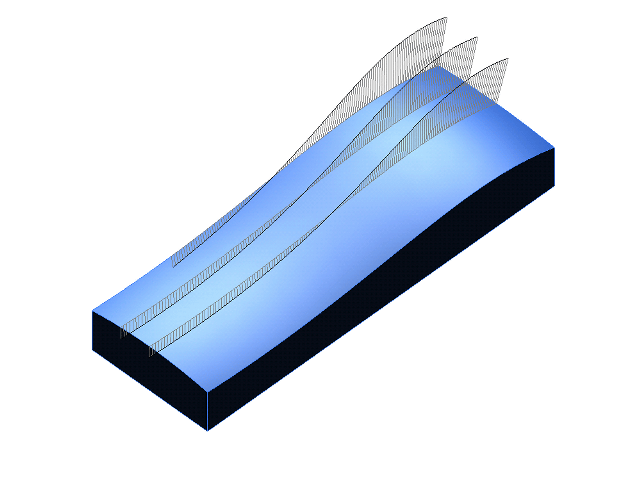

特に、直線からR部へのつなぎでこれをやると、曲率の段差部を無理矢理つなご うとして、内部的に「シワ」をかかえてしまいます。 解決するにはスプライン曲線を利用して、曲率がなめらかなカーブを作成してや るしかないですね。ただ、曲率のなめらかさ具合は「見た目」の判断となります ので、扱いは少々経験が必要です。このあたりを自動的にやってくれたらISDXと 同じになるんですけど、、、 曲率連続のカーブや面は作れるけど、曲率の変化率（なめらかさ）を連続にする には「手作業」になってしまうわけです。Pro/SURFACEには曲率の変化を評価す るコマンドがありませんからね。
とはいえ、このあたりを考慮して作成したサーフェスは、十分きれいなものとな ります。ISDXを使うにしても、何がきれいな面か、ということを認識しておく必 要はあるでしょうね。 HOMEPAGE: IP=zaq3d73b0f1.zaq.ne.jp(61.115.176.241) ------------------------------ G2連続(2004.02/27 13:33:51) └Re: G2連続(2004.02/27 16:55:49) └G2連続_2(2004.02/27 17:37:06) └Re: G2連続(2004.02/27 19:55:40) └Re: G2連続(2004.02/28 01:42:11) └G2連続について(2004.02/28 10:22:06) └Re: G2連続について(2004.03/02 12:26:21) └Re: G2連続について(2004.03/02 17:45:57) └Re: G2連続(2004.03/02 23:07:46) └Re: G2連続について(2004.03/03 01:12:28) └Re: G2連続について(2004.03/03 01:29:56) └Re: G2連続について(2004.03/03 10:51:36) └Re: G2連続について(2004.03/03 11:31:23) └Re: G2連続について(2004.03/03 17:46:56) └Re: G2連続について(2004.03/03 19:29:37) └Re: G2連続について(2004.03/03 21:12:33) └Re: G2連続について(2004.03/03 21:32:48) └Re: G2連続について(2004.03/04 10:16:39) └Re: ISDX(2004.03/06 11:41:37) └G2連続につい(2004.03/06 13:43:49) └Re: G2連続について(2004.03/09 18:40:49) └Re: G2連続について(2004.03/10 13:24:52) └Re: G2連続について(2004.03/10 18:57:11) └Re: G2連続について(2004.03/11 07:43:11) └Re: G2連続について(2004.03/11 08:53:46) └Re: G2連続について(2004.03/11 09:25:10) └Re: G2連続について(2004.03/11 09:30:38) └Re: G2連続について(2004.03/11 10:38:58) └Re: G2連続について(2004.03/11 11:43:34) └Re: G2連続について(2004.03/11 12:12:38) └Re: G2連続について(2004.03/11 13:19:31) └Re: G2連続について(2004.03/16 23:07:10) └電極承認(2004.03/17 10:44:34) └Re: 電極承認(2004.03/17 11:19:11) └Re: 電極承認(2004.03/17 20:00:21) └Re: 電極承認(2004.03/17 23:09:43) └Re: 電極承認(2004.03/17 23:59:05) └Re: 電極承認(2004.03/18 09:46:52) └Re: 電極承認(2004.03/18 12:34:03) └Re: 電極承認(2004.03/18 13:24:19) └Re: 電極承認(2004.03/18 15:57:17) └Re: 電極承認(2004.03/18 18:15:53) └Re: 電極承認(2004.03/24 11:05:52) └Re: 電極承認(2004.03/24 11:43:56) └Re: 電極承認(2004.03/24 12:10:49) └Re: モデル(2004.03/24 13:11:07) └Re: モデル(2004.03/24 13:13:47) └Re:モデル(2004.03/24 13:35:42) └Re: モデル(2004.03/25 09:41:21) └Re: G2連続について(2004.03/11 09:00:11)
