DATE: 3月24日(水)11時43分56秒
TITLE: Re: 電極承認
NAME: 龍菜 MAIL: gah01300@sannet.ne.jp
> これは、リブなどを別データで渡す方が金型屋は助かるということでしょうか？
> 私は３次元CADが一般的になる以前に零細金型屋にいたことがあり、3Dデータを
> 作りながらなんとなく「コレは加工する側からすれば別に分けた方がいいのでは
> ないか・・？」と思っていたのですが、ベンダー含めて周りにそういった事を聞
> ける人がいないもので釈然としないまま作っていたんです。
>
> 実際、意匠表面（自由曲面形状）のある筐体のデータを作るときも金型作成と同
> じ手順を踏んで、
>
> １：金型でいう「キャビ」の放電ダネと同じ形状を作る
> ２：同じく「コア」の形状を作る
> ３：製品内側のリブをリブの放電ダネと同じような形状でつくり、２：から削除する
> ４：１：から２：を削除する
> という工程で作成しています。
結果的に同じなんですが、金型作成と同じ手順、というよりは機能別に設計の手
順で作ります。それが結果的には金型データとしても使いやすいものになる、と
考えたほうがいいかな。
１．意匠デザインモデル（プロファイルモデル）を作る
→金型では放電マスタ、キャビティ側の加工に用いる
２．製品設計で必要な部品に切り分ける（シェル形状）
実際には（１）との並行作業
→金型ではコア面の加工に用いる
３．ボス、リブモデルを作る
実際には（１）（２）との並行作業
→金型ではボス、リブの加工データ
４．（２）と（３）はアセンブリで、位置関係を確認する。実際には一個の部品
だが、CAD上ではアセンブリとして扱う。
よほどのことがない限り、（１）と（２）はアセンブリのままです。マージ
などは行いません。
→金型では完成形状の確認
> この場合、金型屋に渡す場合はバラバラのデータを渡した方がいいんでしょうか？
>
> （海外（中国/台湾）の金型屋とのやり取りなので、データに関する細かいニュ
> アンスが伝えられないんです）
金型屋さんには、上記（１）〜（４）のデータを渡します。その際は、下記のよ
うなデータのリンク関係を示す説明（樹系図）を添付してあげればOKです。

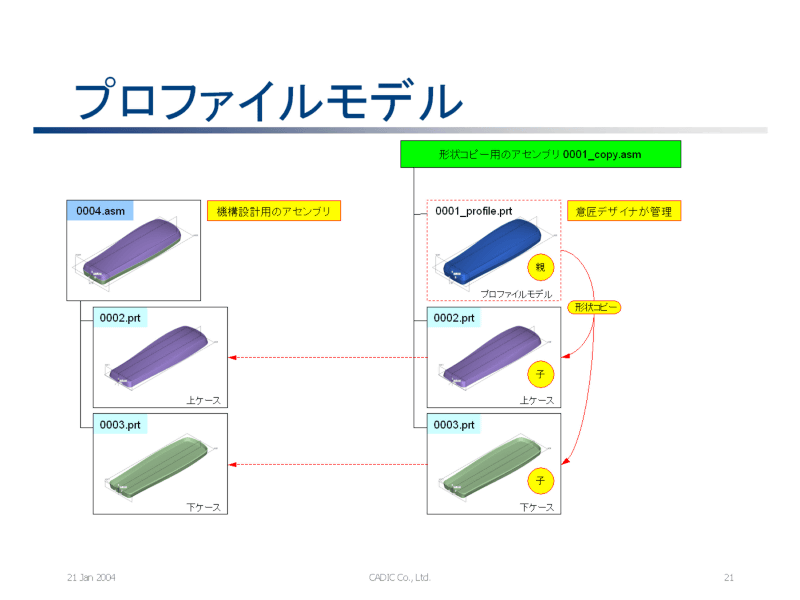

デザインプロファイルからの部品の切り分け

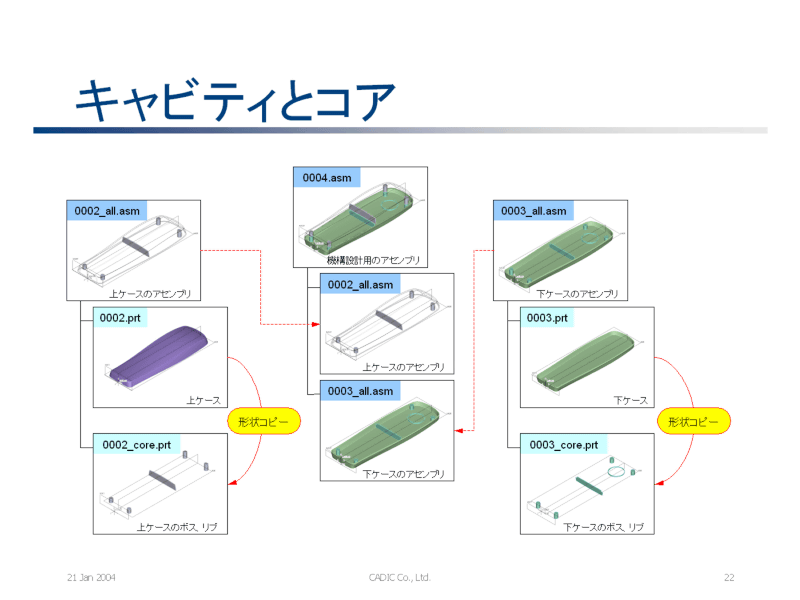

キャビティ（実際にはシェル形状）とコア（ボス、リブ）をアセンブリで作成
まあ、細かなことはCADによって異なりますが、大筋はこんな感じです。
